Un diagramme d’Ishikawa structure les causes possibles d’un problème par familles afin d’éviter de choisir une action corrective sur une simple intuition.
Dans le cadre d'une mission de management de transition, le diagramme d'Ishikawa est un outil de gestion très concret pour la résolution de problèmes.
Aussi connu sous le nom de diagramme de causes à effet ou diagramme en arêtes de poisson, il porte le nom de Kaoru Ishikawa, théoricien japonais de la qualité.
Son objectif : aider les équipes à analyser un problème de manière structurée, en cartographiant les relations de cause à effet, pour ensuite décider ce qu'il faut corriger en priorité.
L'idée est simple : face à un problème ou à un dysfonctionnement (baisse de marge, retards, turnover, ruptures de stock, qualité irrégulière, clients mécontents...), on arrête de bricoler des solutions sur les symptômes.
Le diagramme d'Ishikawa n'est pas un outil de décision.
C'est un outil de clarification.
Il ne dit pas quoi faire. Il permet au manager de transition de voir clairement pourquoi un problème existe, avant de décider quoi corriger.
Utilisé correctement, il évite de traiter des symptômes.
Mal utilisé, il produit de beaux schémas... et aucune amélioration réelle.
Comment Ishikawa aide-t-il un manager de transition à établir son diagnostic ?
Au début d’une mission de transition, le diagramme d’Ishikawa aide à structurer les hypothèses sur les causes d’un problème et à les discuter avec les équipes.
Il arrive dans une organisation qui peut connaître :
- une transformation importante
- une réorganisation
- une recherche de performance
- ou parfois une situation de crise.
Dans tous les cas, il doit comprendre rapidement le contexte dans lequel il est améné à intervenir :
- Qui sour les décideurs ?
- Comment l'information circule ?
- Où se situent les points de blocage ?
- Quelles causes produisent les effets observés ?
Le diagramme d'Ishikawa devient alors un outil particulièrement utile.
Non pas uniquement pour analyser un problème, mais pour mettre en visibilité les mécanismes réels de l'organisation, objectiver les hypothèses et créer une base de discussion partagée.
Il permet de passer des perceptions individuelles à une lecture structurée des causes.
C'est souvent l'un des premiers leviers pour construire un diagnostic solide.
Pourquoi utiliser le diagramme d'Ishikawa pour la résolution des problèmes ?
Le diagramme d'Ishikawa est souvent utilisé en gestion de la qualité, la gestion RH ou la gestion commerciale pour la résolution des dysfonctionnements.
Pourquoi ?
Car il oblige à regarder l'ensemble des causes potentielles et pas seulement ce qui saute aux yeux.
Son rôle dans le processus de résolution est de rendre visibles toutes les causes possibles avant d'agir.
Avec cet outil, on cherche à :
- identifier toutes les causes potentielles
- analyser les liens de cause à effet
- hiérarchiser les causes et les actions en fonction de leur impact.
Sur des problèmes complexes, c'est souvent la seule façon d'éviter des << solutions rapides >> qui déplacent le problème ailleurs.
La question à laquelle on essaie de répondre n'est pas
<< qui a fait une erreur ? >>
Mais :
<< Quelles sont les causes potentielles, et lesquelles expliquent le mieux l'effet observé ? >>
En gestion de projet, le diagramme d'Ishikawa permet, par exemple, d'analyser :
- des retards et glissements de planning
- des dérives de budget
- des problèmes de qualité
- des frictions d'équipe
- des incidents récurrents
Sur des problèmes complexes, l'utilisation du diagramme d'Ishikawa évite de partir dans dix directions à la fois.
Qu'est-ce qu'un diagramme d'Ishikawa ?
Le diagramme d’Ishikawa est une représentation graphique en forme d'arrêtes de poisson :
- la tête du poisson = l'effet observé (le problème à résoudre, ou l'objectif)
- l'arête centrale = le fil logique du raisonnement
- les arêtes principales = les grandes catégories (familles) de causes
- les petites branches = causes, sous-causes, puis causes racines
Autrement dit, vous mettez le problème à droite, puis vous remontez vers la gauche en listant toutes les causes potentielles.

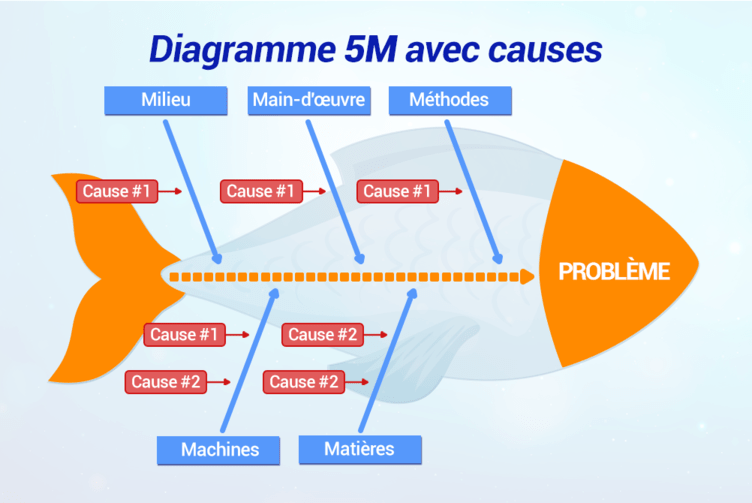

Les arêtes du diagramme servent à organiser les idées : les causes en fonction de chaque famille deviennent lisibles, comparables, discutables.
Résultat : l'analyse des causes devient plus claire, parce qu'on visualise l'ensemble des causes possibles au même endroit.

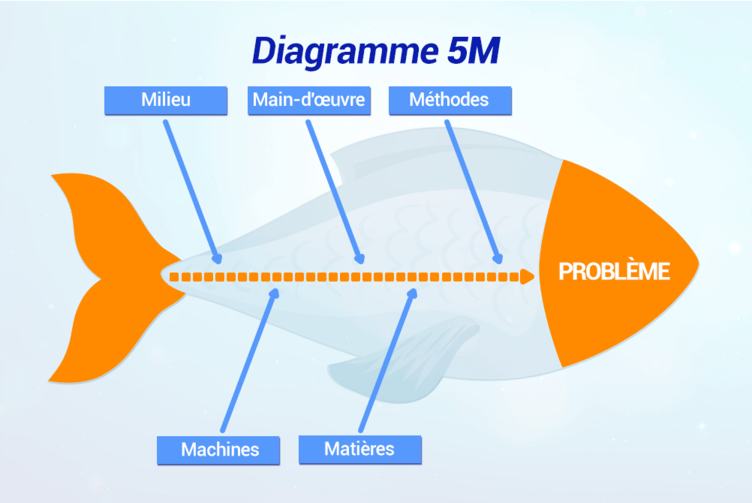

Ishikawa : quelles causes classer dans les cinq familles des 5M ?
Dans le diagramme d’Ishikawa, les 5M sont cinq familles de causes : Main-d’œuvre, Méthodes, Matières, Matériel et Milieu. Ce cadre aide l’équipe à examiner les différentes dimensions du problème sans en oublier une.
L'objectif est simple : identifier toutes les causes possibles, sans angle mort.
Main-d'œuvre (humain)
- Compétences disponibles
- Niveau de formation
- Motivation et engagement
- Effectifs suffisants ou non
- Qualité de la communication
- Organisation du travail
- Absentéisme et turnover
Méthodes (process)
- Procédures existantes ou absentes
- Standards appliqués ou contournés
- Organisation des tâches
- Modes opératoires
- Workflow et enchaînement des actions
Matières (inputs)
- Matières premières
- Documents utilisés
- Informations transmises
- Données exploitées
- Briefs clients
- Packaging ou livrables
Matériel / Machines (outils)
- Machines et équipements
- État de maintenance
- Logiciels utilisés
- Parc informatique
- Pannes récurrentes
- Sous-capacité ou obsolescence
Milieu (environnement)
- Conditions de travail
- Contexte du marché
- Pression concurrentielle
- Cadre légal et réglementaire
- Contraintes externes subies

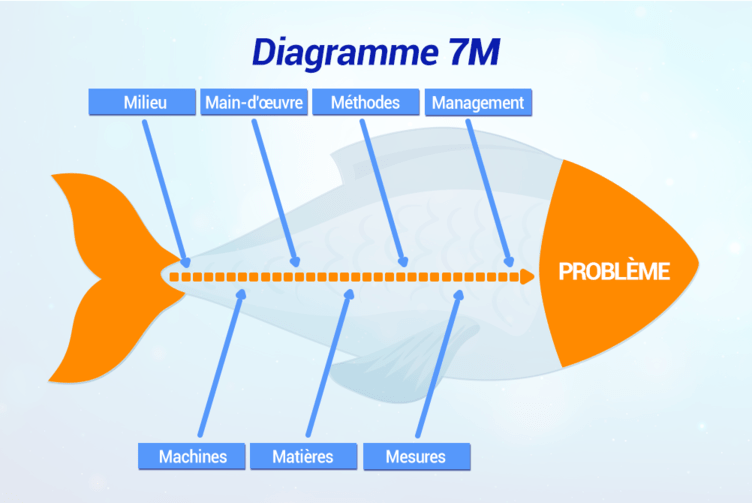

Ishikawa : quand utiliser la variante des 7M ?
La variante 7M du diagramme d’Ishikawa ajoute les familles Mesures et Management aux cinq familles classiques. Elle permet d’examiner les indicateurs, les critères de mesure, les consignes et les modes de pilotage susceptibles de contribuer au problème.
Mesures
- Indicateurs
- KPI
- Erreurs de mesure
- Critères mal définis
Management
- Style de management
- Consignes
- Pression
- Anticipation
- Micro-management
Ces variantes sont utiles quand le problème vient d'un pilotage mal conçu (Mesure) ou d'un système de management qui génère le dysfonctionnement.
Comment construire un diagramme d’Ishikawa en six étapes ?
Voici comment construire un diagramme d'Ishikawa sans se noyer. C'est un processus de résolution simple : définir, lister, classer, creuser, hiérarchiser, agir.
Étape 1 -- Définir un problème de façon factuelle
Plus le problème est précis, plus l'analyse est utile.
Le problème ne doit pas être trop vague.
<< On a un souci de performance >> n'est pas une bonne définition du problème
<< La marge baisse de 20% par rapport à N-1 sur le segment X >> est une définition correcte du problème dans le cadre du diagramme d'Ishikawa.
Étape 2 -- Séance de brainstorming : lister les causes possibles
Une séance de brainstorming doit produire un ensemble des causes potentielles : terrain + support + points de vue différents.
L'objectif est de sortir toutes les causes imaginables avant de juger.
Étape 3 -- Classer par arête
Vous placez chaque cause sur la bonne branche, puis vous détaillez avec des sous-branches.
Vous structurez ainsi toutes les causes possibles au même endroit, et vous pouvez juger des hypothèses.
Étape 4 -- Creuser pour éviter le symptôme
Pour chaque cause importante, utilisez la méthode des << 5 Pourquoi >> jusqu'à atteindre une cause racine actionnable. C'est ici que le diagramme aide à ne pas s'arrêter trop tôt.
Étape 5 -- Hiérarchiser les causes identifiées en fonction de leur impact
Une fois le diagramme finalisé, vous devez hiérarchiser les causes selon :
- leur impact sur le problème
- leur capacité d'action (ce que vous pouvez réellement changer)
Sans cette étape, vous avez une carte... mais pas de décision.
Étape 6 -- Plan d'action et suivi
L'utilisation du diagramme d'Ishikawa doit être concrète : transformer les causes prioritaires en actions, avec responsable, date, indicateur, preuve.
Sans plan d'action, le diagramme reste un dessin. Avec un plan d'action, il devient un outil de résolution des problèmes.
Comment adapter le diagramme d’Ishikawa au contexte du problème ?
Personnalisez votre diagramme. Mieux : supprimez les branches inutiles.
Les 5M ne sont pas une religion, c'est un starter pack. Si une branche ne produit aucune cause actionnable en 10 minutes, supprimez la.
Mon critère est simple : une branche doit soit révéler des causes plausibles, soit forcer une question que personne ne se pose. Sinon, elle sert juste à faire joli.
Un manager de transition efficace sera toujours jugé sur sa capacité à livrer de la valeur dans un lapse de temps limité, jamais à faire de jolis schémas.
Le but du diagramme n'est pas de recopier un modèle, c'est d'ouvrir le champ des causes pertinentes pour décider :
- quoi tester
- quoi mesurer
- quoi corriger
Quels sont les avantages du diagramme d’Ishikawa ?
Les avantages du diagramme d'Ishikawa sont simples :
- clarifier la situation en 1 page (même avec beaucoup de causes)
- rendre le lien cause à effet visible
- structurer la discussion via une séance de brainstorming
- aider à hiérarchiser les causes et décider quoi traiter d'abord
- éviter la récidive en traitant la cause racine
Le diagramme aide à passer d'un débat d'opinions à une analyse structurée.
Quand le diagramme d'Ishikawa est une perte de temps
Le diagramme d'Ishikawa n'est pas adapté à tous les problèmes.
Dans certains cas, son utilisation fait perdre du temps -- voire masque la vraie cause.
Il est peu pertinent lorsque :
- La cause du problème est déjà connue (le diagramme ne fera que la reformuler)
- La décision est urgente (crise, incident critique, arbitrage immédiat)
- Le problème est purement individuel, pas systémique
- Le cadre managérial biaise l'analyse (peur, langue de bois, faux consensus)
Dans ces situations, le diagramme produit souvent une illusion d'analyse, sans impact réel sur la résolution du problème.
Un bon diagnostic commence par choisir le bon outil, pas par appliquer une méthode << par principe >>.
Quand compléter Ishikawa par un autre outil de résolution de problèmes ?
Le diagramme d'Ishikawa n'est pas un outil universel. Il est complémentaire d'autres méthodes de résolution de problèmes.
Diagramme d'Ishikawa & la méthode des 5 Pourquoi
Le diagramme sert à explorer largement les causes possibles.
Les 5 Pourquoi servent à creuser une cause précise jusqu'à la cause racine.
En pratique : Ishikawa d'abord, la méthode des 5 Pourquoi ensuite.
Diagramme d'Ishikawa & la loi de Pareto (80/20)
Ishikawa identifie les causes.
Pareto aide à prioriser celles qui ont le plus d'impact.
Pareto est souvent utilisé après l'analyse Ishikawa.
Diagramme d'Ishikawa & Brainstorming
Le brainstorming génère des idées.
Ishikawa les structure et évite les angles morts.
Sans structure, le brainstorming reste souvent superficiel.
Le diagramme d'Ishikawa est donc un outil de structuration, pas un outil de choix final.
Erreurs fréquentes dans l'utilisation du diagramme d'Ishikawa
Dans la pratique, le diagramme d'Ishikawa échoue rarement à cause de l'outil lui-même, mais à cause de son usage.
Erreurs courantes :
- Se limiter aux causes << évidentes >> sans creuser
- Confondre causes et symptômes
- Faire le diagramme seul, sans confrontation de points de vue
- S'arrêter au schéma sans hiérarchisation ni plan d'action
- Utiliser les 5M comme une checklist rigide, sans adaptation au contexte
Un diagramme sans décision n'est pas un outil de résolution de problèmes, mais un simple exercice intellectuel.
Comment utiliser Ishikawa pendant les premières semaines d’une mission de transition ?
Lors des premières semaines d’une mission, le diagramme d’Ishikawa aide à séparer un symptôme visible des mécanismes qui l’alimentent : responsabilités floues, processus mal conçu, données incomplètes, moyens insuffisants ou décisions historiques jamais réévaluées.
Le manager de transition peut ainsi réunir les personnes qui connaissent le processus, confronter les hypothèses aux faits et prioriser les causes sur lesquelles agir. L’outil apporte de la méthode sans transformer la recherche de causes en exercice de désignation des responsables.
Lorsque l’intervention doit démarrer rapidement, le portage salarial offre un cadre contractuel qui permet au consultant de se concentrer sur le diagnostic et le plan d’action.
Ishikawa fait émerger des hypothèses que les données doivent ensuite confirmer
Construisez le diagramme avec les personnes qui connaissent le processus, puis vérifiez les hypothèses par les données. L’outil sert à élargir l’analyse, pas à désigner une cause sans preuve.
Comment compléter Ishikawa par les 5 Pourquoi et Pareto ?
Les 5 Pourquoi approfondissent une chaîne de causes et Pareto aide à choisir les problèmes à traiter en priorité. Ces guides complètent l’analyse menée avec Ishikawa :
